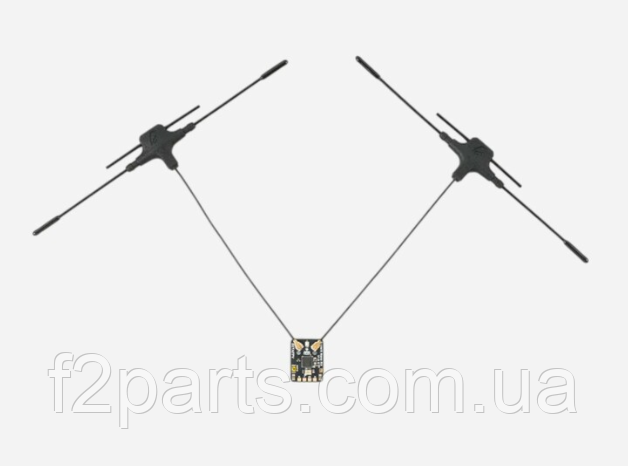

Радіоприймач BetaFPV SuperX ELRS Gemini Xross з підтримкою 2.4 + 915/868 МГц – використовує технологію ExpressLRS Gemini, яка забезпечує справжнє рознесення (true diversity), одночасно передаючи та приймаючи сигнали на частотах 2.4 ГГц та/або 900 МГц. Ця система з двома незалежними трактами передачі/прийому гарантує стабільну якість зв’язку навіть у складних умовах, таких як міські зони чи гоночні траси. Приймач доступний у двох версіях: SuperX Nano з двома чіпами LR1121 для одночасної роботи на обох частотах (900 МГц + 2.4 ГГц GemX) та SuperX Mono з одним чіпом і можливістю перемикання між частотами для мікро-збірок.

Особливості:

Переваги:

Застосування:

SuperX ELRS Gemini Xross Receiver

Працює на RF-чіпах Semtech LR1121 та мікроконтролері Espressif ESP32‑C3. SuperX — перший у BETAFPV приймач Gemini Xross, який одночасно працює в діапазонах 900 МГц  (868/915 МГц) та 2.4 ГГц через LoRa і швидкі режими FSK з частотою пакетів до 1000 Гц. Перетинайте ворота трас і долайте великі відстані з надійним сигналом там, де інші лінки підводять. Обирайте двохдіапазонну SuperX Nano або гнучку SuperX Mono для точного налаштування у будь‑якому сценарії польоту.

Ключові моменти

Технічні характеристики

Діаграма

SuperX Nano — діаграма приймача:

SuperX Mono — діаграма приймача:

Gemini

ExpressLRS Gemini революціонізує RC‑зв’язок, використовуючи справжній апаратний диверситет для одночасної трансмісії на 2.4 ГГц та/або 900 МГц. На відміну від звичайних систем, Gemini застосовує дві незалежні передавально‑приймальні лінії, що забезпечує кращу якість зв’язку (LQ) у складних умовах — на гоночних трасах або в міських зонах.

Gemini має три режими: 900МГц M Gemini, 2.4 ГГц Gemini та 900 МГц+2.4 ГГц Gemini Xrossband (GemX). У режимі GemX поєднуються низька затримка 2.4 ГГц і далекобійність 900 МГц в одному безшовному каналі.

Примітка: режим GemX вимагає двохдіапазонного передавача (TX).

SuperX Nano: 900 МГц + 2.4 ГГц (двохдіапазонний)

SuperX Nano з подвійними LR1121 від Semtech забезпечує три режими: 900 МГц Gemini (краще проникнення і дальність), 2.4 ГГц Gemini (ультранизька затримка) та 900 МГц+2.4 ГГц GemX (одночасна робота обох діапазонів). У комплекті йдуть дві двохдіапазонні T‑антени, а обробка диверситету гарантує стабільний прийом у складних RF‑умовах. Підходить для змагань, далеких польотів і професійної аерозйомки.

SuperX Mono: перемикання діапазонів

Компактний і легкий SuperX Mono використовує один LR1121 з двохдіапазонною антеною, що дозволяє плавно перемикатися між 900 МГц та 2.4 ГГц. Це економічне рішення підтримує частоту пакетів до 1000 Гц у режимі FSK і підходить для мікро‑зборок та пілотів із обмеженим бюджетом.

Сумісність із TX

SuperX vs. SuperD vs. Nano

Приймачі BETAFPV ExpressLRS

Правильний вибір приймача критично важливий для оптимальної FPV‑продуктивності. Лінійка ExpressLRS від BETAFPV пропонує рішення для будь‑якого пілота: ELRS Lite, Micro, Nano, SuperP, SuperD та найновіший SuperX. Від гонок whoop до кінематографії на великі відстані — ми проєктуємо низьколатентні та стійкі до перешкод канали.

Налаштування

Приймач SuperX зараз підтримує протоколи CRSF / SBUS / SUMD. Нижче приклад підключення та налаштування для CRSF з контролером польоту у Betaflight.

Схема підключення:

Конфігурація контактів роз’єму JST SH:

Примітка: Betaflight та ExpressLRS використовують різні порядки контактів для JST SH. Betaflight: 5V (V+), GND, RX, TX; ExpressLRS: GND, 5V (V+), TX, RX. Перевірте порядок перед підключенням проводів.

Підключіть контролер польоту до Betaflight Configurator для базової конфігурації. У вкладці “Ports” увімкніть потрібний UART (наприклад, UART1) як Serial Rx.
